Name: جاکت FEP 50 آم True-Flex316 برای آزمایش تجهیزات
Brand: Shanghai Bing Wire & Cable Co., Ltd.
SKU: True-Flex316
Price: 5.78 USD
Availability: InStock

جزئیات محصول

محل منبع: شانگهای، چین

نام تجاری: Bing Wire & Cable

گواهی: CE/RoHS

شماره مدل: True-Flex316

سند: True-Flex316.pdf

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1000 متر

قیمت: $2.78-10.52 / meter

زمان تحویل: 10-15 روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، وسترن یونیون

قابلیت ارائه: 2000 میلیون 7 روز کاری

بهترین قیمت رو بدست بیار

حالا حرف بزن

جزئیات محصول

توضیحات محصول

برجسته کردن:

تایپ کنید:	مارپیچ نوار کواکس	هادی داخلی:	مس با روکش نقره
مواد عایق:	PTFE جامد	سپر داخلی:	مارپیچ نقره اندود مس
نوار بیرونی:	گرد مس روکش نقره	ژاکت:	FEP
امپدانس:	50 اهم	محدوده دما:	-55 درجه سانتیگراد ~ +105 ℃
سرعت انتشار:	70%	برنامه:	ارتباطات و جی پی اس

تایپ کنید:	مارپیچ نوار کواکس
هادی داخلی:	مس با روکش نقره
مواد عایق:	PTFE جامد
سپر داخلی:	مارپیچ نقره اندود مس
نوار بیرونی:	گرد مس روکش نقره
ژاکت:	FEP
امپدانس:	50 اهم
محدوده دما:	-55 درجه سانتیگراد ~ +105 ℃
سرعت انتشار:	70%
برنامه:	ارتباطات و جی پی اس

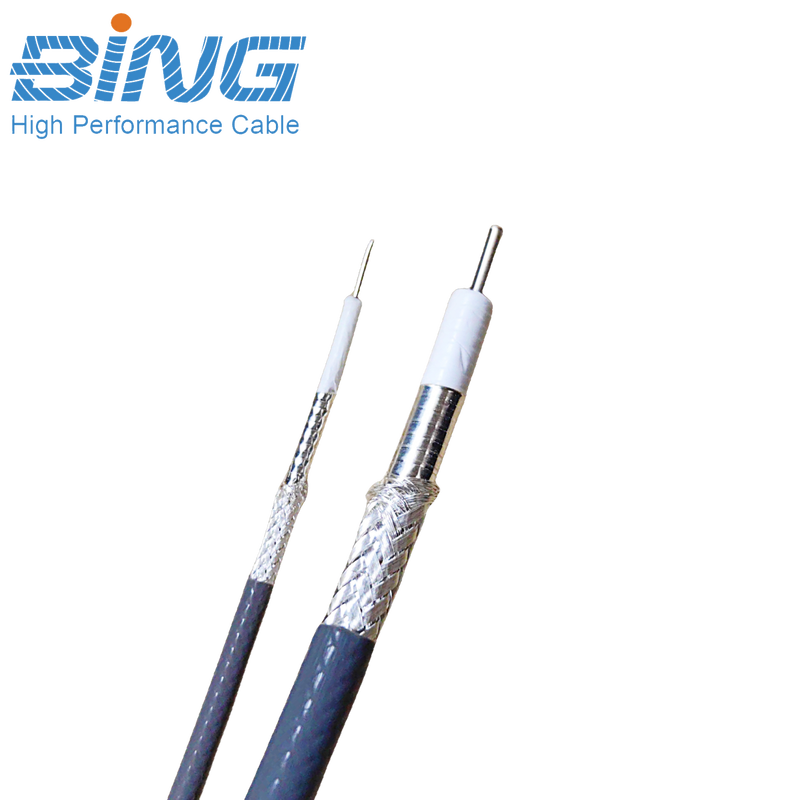

جاکت FEP 50 آم True-Flex316 برای آزمایش تجهیزات

توضیحات محصول

True Flex 316 کواکسیال نوار مارپیچ یک کابل کواکسیال انعطاف پذیر 50 اوم با عملکرد بالا است که برای برنامه هایی که نیاز به انتقال سیگنال قابل اعتماد تا 18 گیگاهرتز دارند طراحی شده است.ترکیب یک رسانای مس نقره ای، دو لایه مارپیچ + پوشش تراش ، و یک ژاکت FEP مقاوم ، این کابل انعطاف پذیری استثنایی ، دوام و ثبات الکتریکی را ارائه می دهد.طراحی شده به عنوان یک فرم مستقیم و عملکرد معادل با استاندارد صنعتی Harbour SFL405‐105FLEX، True Flex 316 پارامترهای الکتریکی یکسان را ارائه می دهد در حالی که دارای یک جاکت FEP مقاوم در برابر مواد شیمیایی برای عملکرد بهتر در محیط های خشن است.

مزیت های اصلی

لوله مرکزی مس نقره ایr ️ انعطاف پذیری و رسانایی عالی را فراهم می کند، ایده آل برای خم کردن مکرر و نصب محکم.
پوشش دو لایه ای- نوار مس نقره ای چرخش دار و تراختن مس گرد نقره ای تضمین می کند > 110 دی سی بی از اثربخشی محافظ (معمولاً).
ژاکت FEP️ از نظر شیمیایی بی اثر، اصطکاک کم، و برای کار مداوم از 55 درجه سانتیگراد تا 105 درجه سانتیگراد طراحی شده است؛ در برابر حلال ها، روغن ها و سایش مقاومت دارد.
دقت 50Ω مقاومت️ در کل دامنه فرکانس DC-18 GHz VSWR پایین را حفظ می کند.
ثبات فاز عالیعملکرد قابل اعتماد در حالت خم شدن، مناسب برای آزمایش و اندازه گیری.
جایگزین SFL405ابعاد مکانیکی یکسان، مشخصات الکتریکی و مشخصات ضخامت مانند هاربور SFL405-105FLEX.

سناریوهای کاربرد

الکترونیک دفاعی: ثبات فاز، قابلیت اطمینان بالا، طیف گسترده ای از دما
آزمایش و اندازه گیری: VSWR پایین، عملکرد تکرار شده پس از خم شدن، سازگاری کانکتور
ارتباطات بی سیم: از دست دادن کم، پشتیبانی فرکانس بالا (5G/mmWave ready)
الکترونیک پزشکی: گزینه های ژاکت FEP، انعطاف پذیری، شعاع خم کوچک، انعطاف پذیر، کم ضرر،
کابل های آزمایش PIM: کم ترمودولاسیون غیرفعال، اثربخشی محافظ بالا

چرا کواکس نوار مارپیچی ما را انتخاب کنیم؟

مهندسان و طراحان سیستم انتخاب True Flex 316 زمانی که آنها نیاز به یک کابل مایکروویو انعطاف پذیر است که ارائه عملکرد الکتریکی ساختاری نیمه سخت با از دست دادن کم، VSWR کم،و > ¥110 دی سی بی در ترکیب با انعطاف پذیری مکانیکی مورد نیاز برای خم های محکم و خم مجدد. با یک رسانای مس نقره شده و دو لایه ای اسپیرال + پوشش تراش ساخته شده استیکپارچگی سیگنال قابل اطمینان تا 18 گیگاهرتز را تضمین می کند در حالی که جاکت مقاوم در برابر مواد شیمیایی FEP در محیط های خشن از 55 ° C تا + 105 ° C مقاومت می کندبا ابعاد 2.92 میلی متر استاندارد صنعت، به عنوان جایگزینی مستقیم برای Harbor SFL405-105FLEX عمل می کند و سازگاری گسترده ای با کانکتورهای آماده مانند SMA و 2.92mm ارائه می دهد.قابل اعتماد بودن در دفاع، هوافضا و تست و اندازه گیری برنامه های کاربردی باعث می شود True Flex 316 انتخاب قابل اعتماد برای سیستم های RF مهم ماموریت باشد.

مشخصات

خواص فیزیکی

ماده	مواد	قطر (ملی متر)
هدايت کننده داخلي	مس نقره ای	7/0.18
دی الکتریک	PTFE جامد	1.60
سپر داخلي	نوار مس نقره ای مارپیچی	1.80
پشم بیرونی	مس گرد نقره ای	2.16
ژاکت	FEP	2.92

خواص الکتریکی

ظرفیت (pF/m)	29.0
مقاومت (اوم)	50
سرعت تکثیر (٪)	70
حداکثر فرکانس عملیاتی (MHz)	18000
شعاع خم (ملی متر)	15.24
محدوده دما (°C)	-55 ~ +105

کاهش

فرکانس (MHz)	ضخامت (dB/m)
400	0.433
1000	0.696
3000	1.240
5000	1.631
10000	2.389
18000	3.331

جزئیات محصول

جاکت FEP 50 آم True-Flex316 برای آزمایش تجهیزات 0

جاکت FEP 50 آم True-Flex316 برای آزمایش تجهیزات 2

سوالات عمومی

1شما توليدي هستيد يا شرکت تجاري؟
A: ما یک تولید کننده حرفه ای سیم ها و کابل ها هستیم که در شانگهای مستقر شده و تجربه گسترده ای از سال 2005 داریم.
2مقدار تولید شرکت شما چقدر است؟
A: برای اطمینان از بهترین هزینه و کیفیت برای محصولات مختلف، MOQ ما متفاوت است، معمولا 2 کیلومتر است. لطفا با تیم فروش ما برای گزینه های خاص و انعطاف پذیر تماس بگیرید.
3-می تونم نمونه ها رو بگیرم؟
A: بله، ما شما را تشویق می کنیم که کیفیت ما را بررسی کنید. نمونه ها بر اساس درخواست در دسترس هستند. ممکن است هزینه ای نامناسب اعمال شود که از سفارش عمده آینده شما کسر می شود.
4شرکت شما سفارشی سازی رو قبول می کنه؟
A: بله، ما خدمات OEM و ODM را برای پاسخگویی به نیازهای خاص شما ارائه می دهیم.
5.چطور ميتونم قیمت درست رو بدست بيارم؟
A: برای یک نقل قول دقیق متناسب با نیازهای شما، لطفا با مشخصات دقیق (به عنوان مثال، نوع، طول، رنگ، بسته بندی) با ما تماس بگیرید. ما به سرعت پاسخ می دهیم.
6ما چه خدماتی میتونیم ارائه بدیم؟
A: ما یک تجربه تجاری بی نقص ارائه می دهیم: پرداخت امن (T / T، PayPal) ، شرایط تجاری انعطاف پذیر (FOB شانگهای، EXW شانگهای، و غیره) ، و همکاری با شرکت های بزرگ لجستیک (DHL، FedEx، UPS،یا نماینده ای که شما ترجیح می دهید) برای تحویل از خانه به خانهشرایط دیگه ای هم می تونیم بر اساس نیازهای شما در نظر بگیریم.
7چقدر طول مي کشه تا تحویل بشه؟
A: زمان تولید عمومی 10-15 روز کاری پس از تایید سفارش و سپرده است. زمان دقیق به مقدار سفارش و پیچیدگی سفارشی بستگی دارد.
8چطوري خدمات پس از فروش رو حل ميکني؟
پاسخ: رابطه ما بعد از فروش تمام نمی شه ما پشتیبانی کامل بعد از فروش ارائه می کنیمتیم ما یک راه حل سریع و موثر برای اطمینان از رضایت کامل شما فراهم خواهد کرد.
